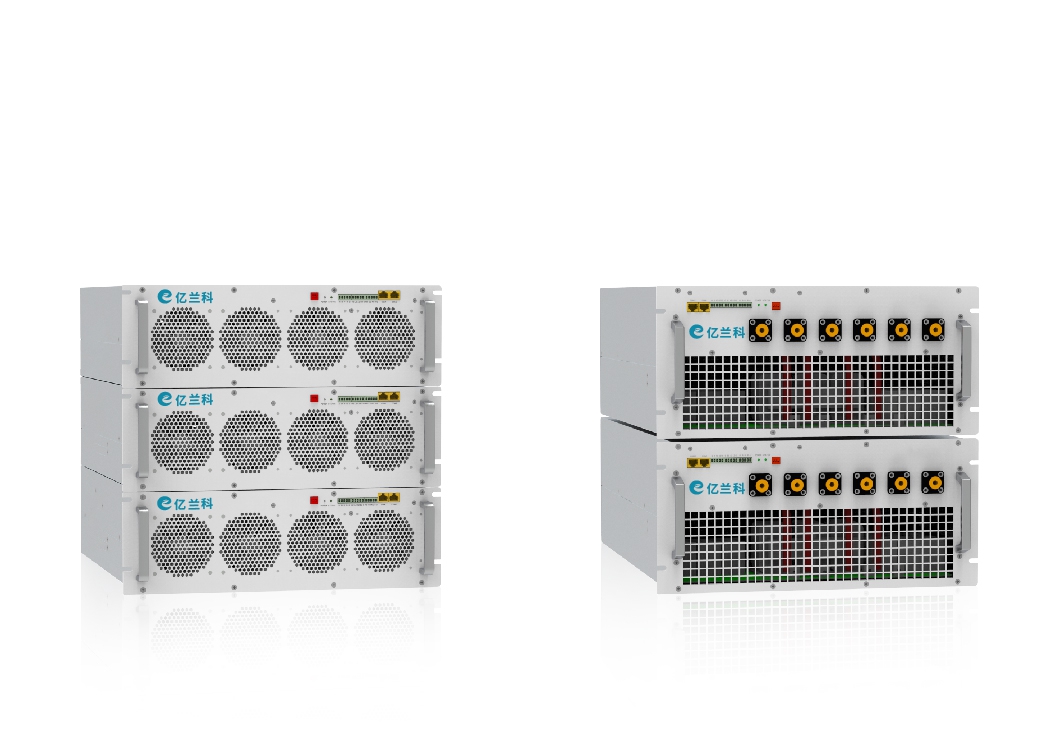

產品介紹:
DC/AC 模塊:具備PQVF、VSG、CV、MPPT多種運行模式;三電平拓?fù)?轉換效率高;兼容三相三線/四線輸出。
DC/DC模塊:兼具光伏充電儲能充放電功能;三電平拓?fù)?轉換效率高;雙路交錯并聯控制,降低紋波電流。
ATS/STS模塊:具備電壓電流幅值頻率及相位同步檢測與通訊,實現微電網系統并離網無縫切換,保障供電可靠性。
產品特點:
● 多場景適用:光伏儲能一體機;光儲充微電網;柔性直流互濟;多端口能量路由器;動力電池梯次利用;臺區電能質量綜合治理;
● 靈活便捷:機架式模塊化設計,配置靈活,便于維護和擴容;可與STS等模塊自由搭配;三相三線/三相四線自適應,三相電壓相序自適應;
● 多樣化功能:支持多種類型的儲能電池(鉛酸/鋰電/全釩液流電池等)或光伏;具備PQ,VF,VSG,MPPT,直流電壓源等多種運行模式 ;具備并離網切換功能,支持多機并聯功能;
● 高效智能:高效率版采用單級設計,提高系統效率;使用三電平電路設計,電流諧波??;使用交錯控制技術,紋波電流小,延長電池使用壽命;微電網智能管理系統,可自識別模塊數量及功能,統一管理。
產品參數:
型號 | Monet-50AC | Monet-100AC | ||||
DC/AC轉換模塊 | ||||||
額定功率 | 50kW | 100kW | ||||
最大功率 | 55kW | 110kW | ||||
直流電壓工作范圍 | 500~1000V | 500~1000V | ||||
直流側滿載電壓范圍 | 600~950V | 600~950V | ||||
最大直流電流 | 110A | 180A | ||||
額定交流電壓 | 400V,3W+PE | |||||
額定頻率 | 50/60Hz(±5) | |||||
額定交流電流 | 72A | 144A | ||||
過載能力 | 110%,正常運行;120%,1分鐘 | |||||
總電流諧波失真(THD) | <3%(額定功率) | |||||
功率因數可調范圍 | -1超前~+1滯后 | |||||
接線方式 | 后接線 | 前后接線兼容,前接線,后接線 | ||||
適配電池 | 光伏/鋰電/鉛酸/液流電池/直流母線/直流負載等 | |||||
工作模式 | 并網:恒功率/直流源/MPPT/VSG 離網:VF/VSG | |||||
工作溫度 | -25~60℃(45℃以上降額) | |||||
最大轉換效率 | 98.5% | |||||
尺寸(W*D*H) | 483(不含安裝掛耳440)*600*150mm | 483(不含安裝掛耳440)*760*220mm | ||||
重量 | 35kg | 50kg | ||||
型號 | Monet-50DC | Monet-60DC | ||||
DC/DC轉換模塊 | ||||||
額定功率 | 50kW | 60kW | ||||
最大功率 | 55kW | 66kW | ||||
直流電壓工作范圍 | 200~1000V | 200~1000V | ||||
高壓側滿載電壓范圍 | 500~950V | 545~950V | ||||
高壓側最大電流 | 110A | 110A | ||||
低壓側滿載電壓范圍 | 345~900V | 375~900V | ||||
低壓側最大電流 | 80A*2 | |||||
低壓側輸入路數 | 2(可2路獨立,可并聯為1路) | |||||
適配電池 | 光伏/鋰電/鉛酸/液流電池/直流母線/直流負載等 | |||||
工作模式 | MPPT/恒功率/恒壓(雙向) | MPPT/恒功率/恒壓/恒流 | ||||
工作溫度 | -25~60℃(45℃以上降額) | |||||
最大轉換效率 | 98.8% | |||||
尺寸(W*D*H) | 483(不含安裝掛耳440)*600*150mm | 566(不含安裝掛耳 520)*600*150mm | ||||
重量 | 30kg | 35kg | ||||
型號 | Monet-150STS | Monet-300STS | Monet-600STS | |||
STS 切換模塊 | ||||||
額定交流功率 | 150kW | 300kW | 600kW | |||
最大交流功率 | 165kVA | 330kVA | 660kVA | |||
額定交流電壓 | 400Vac,3W+PE | |||||
額定頻率 | 50/60Hz | |||||
額定交流電流 | 216A | 433A | 866A | |||
切換時間 | <10ms | |||||
同步控制及保護接口 | CAN/I/O接口/CT輸入 | |||||
尺寸(W*D*H) | 483(不含安裝掛耳440)*600*150mm | 566(不含安裝掛耳520)*600*150mm | ||||
工作溫度 | -25~45℃ | |||||
重量 | 25kg | 30kg | 35kg |
